1.概述

1.1.性能特点

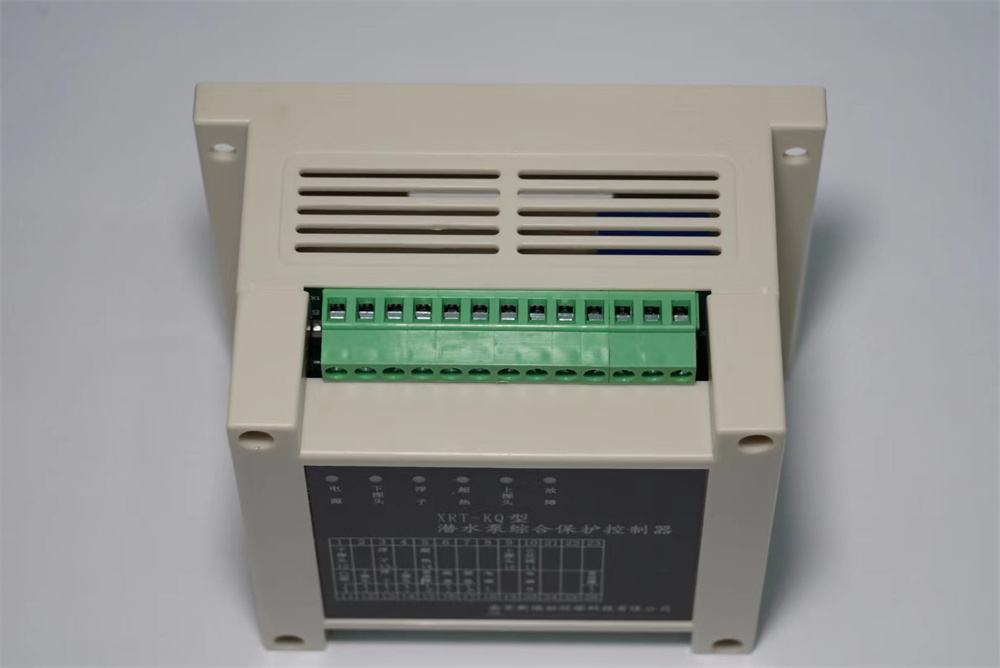

XRT-KQ系列潜水泵综合保护控制器(以下简称控制器)，适用于上海凯泉制泵集团公司生产的潜水泵:有WQ/S型切碎式潜污泵，KQQ型潜水清水泵，WQ20000 离心式潜水排污泵， WQ4000混流式潜水排污泵， WQ/C小型潜水排污泵， WL立式排污泵， YW液下排污泵， WJ潜水搅拌器， WH潜水污泥回流泵保护与控制。或其它类同类的水泵。

1.2.主要功能

◆ 水泵油室漏水保护（下探头）；

◆ 水泵电机腔进水保护（浮子）；

◆ 水泵接线盒腔进水保护（上探头）；

◆ 水泵电机绕组超温保护（超热）；

◆ 水泵电机过载控制；

◆ 防止水泵电机绕组绝缘下降控制；

◆ 信号电气隔离；

◆ 输入回差控制。

1.3.控制器技术指标

◆ 继电器输出触点容量：5A/250VAC或5A/30VDC ；

◆ 信号输入：DC12V开关量信号输入 3000V光电隔离或电阻、电流信号输入；

◆ 输入信号回差：±2%；

◆ 信号响应速度：10mS；

◆ 输入电压：AC220V ，50Hz，额定功耗小于5W；

◆ 环境温度 -10℃～70℃；

◆ 环境湿度 90%以下（无水珠凝洁）；

◆ 外形尺寸：115 x 90 x75，重量：0.3Kg；

◆ 安装方式：DIN35导轨安装。

1.4.型号说明

◆ XRT-KQ潜水泵综合保护控制器有四种不同的型号可供选择，分为基本型XRT-KQ和扩展型XRT-KQ1、XRT-KQ2、XRT-KQ3，定货时需向供货方说明需求型号；

1.5.售后服务

◆ 产品自售出起，一个月包退，三个月包换，一年内保修，终身维护；

◆ 使用过程中，本地可以协助现场处理，外地24小时提供电话咨询服务；

◆ 免费提供技术支持和安装调试指导。

2.设备安装

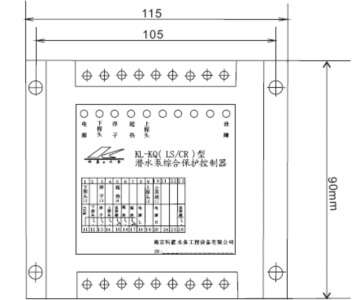

2.1.外形尺寸图 (长X宽X高)115X90X75 (MM)

2.2.安装方法

随机导轨卡座

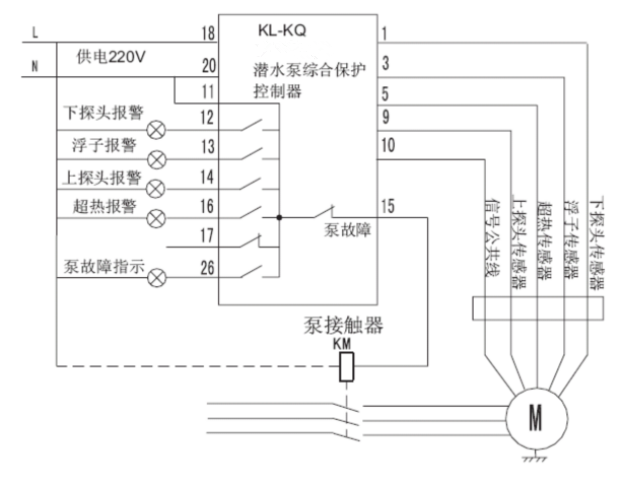

2.3接线端子说明

2.3.1 XRT-KQ型

控制器共有26个端子，各端子说明如下：

1 ：下探头P12：接水泵的12号线油室漏水探头 ，检测潜水泵油室水份含量，当油室水份含量超限时，下探头继电器动作（11，12）报警输出，泵故障继电器动作（11，15 ；26）停止水泵工作。同时下探头、故障指示灯亮。

（不接入信号时，信号正常）

3 ：浮子P13：接水泵的13号线电机腔漏水探头 ，检测潜水泵电机腔是否漏水，当电机腔水份含量超限时，浮子继电器动作（11，13）

报警输出，泵故障继电器动作（11，15 ；26）停止水泵工作。同时浮子、故障指示灯亮。

（不接入信号时，信号正常）

5 ：超热P14：接水泵的14号线电机绕组温度探头 ，检测潜水泵电机绕组温度，当电机绕组温度超限时，超热继电器动作（11，16 ；17）报警输出，泵故障继电器动作（11，15 ；26）停止水泵工作。同时超热、故障指示灯亮。

（不接入信号时，为故障，如不使用此信号应使用导线短接）

9 ：上探头P15：接水泵的15号线电机接线腔漏水探头 ，检测潜水泵电机接线腔水份含量，当电机接线腔水份含量超限时，上探头继电器动作（11，14）报警输出，泵故障继电器动作（11，15 ；26）停止水泵工作。同时上探头、故障指示灯亮。

（不接入信号时，信号正常）

10 ：公共线P11：接水泵的11号线 电机信号线的公共输入线。

18，20：控制器AC220V电源输入

   其它未注明则未使用。

3.其它

控制器硬件或软件如有更新情况，恕不另行通知，请查随机说明书或补充说明。

4.附录
