用途

ZBX(H)N型系列周边传动自(虹)吸式吸泥机用于污水处理厂圆形沉淀池，将沉隆在池底的污泥刮集至一组沿半径方向布置的吸泥管管口，再通过中心排泥管排出，以便污泥回流或浓缩脱水，同时将池面的浮渣撇向集渣斗，通过集渣斗排出池外，以便进一步处理。

特点

周边传动自(虹)吸式吸泥机是在消化引进设备的基础上设计的新一代吸泥机。已获得国家实用新型专利具有以下显著特点:

1、结构简单，重量轻，刚度好。

2、节约运行费用，维护管理方便，由于采用虹吸管将泥槽的污泥经不旋转的中心泥罐排至中心排泥管，没有动密封，杜绝了上清液短流，既避免了回流泵能耗的消费，又保证了回流污泥的浓度，为生化工艺正常运行创造条件。同时，也根除了由于动密封而带来的维护工作。

3、采用新型排泥调节装置，运行可靠、实用方便。

4、与池底吻合，角度合理的拆线型刮泥组件把整个池底的污泥分别刮至各吸泥管吸口，能有效防止局部积泥;新型的传动装置，安装方便、结构紧凑、效率高、重量轻。

5、可配备过扭保护机构，挡扭矩值达到设定值时自动报警停机，安全可靠。

构造及工作过程

周边传动自{虹)吸式吸泥机据主梁结构形式分为全桥式和半桥式。

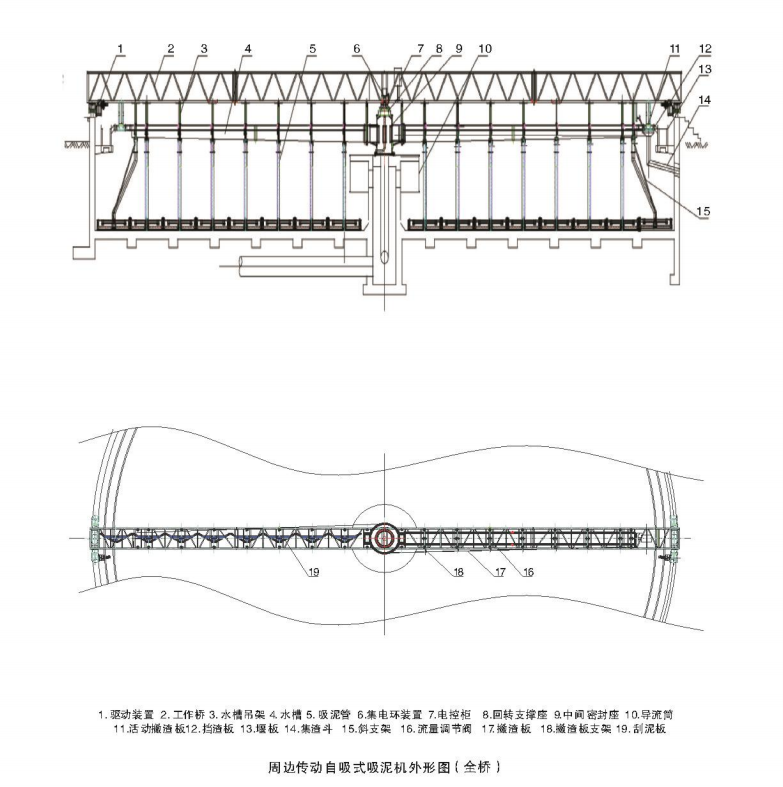

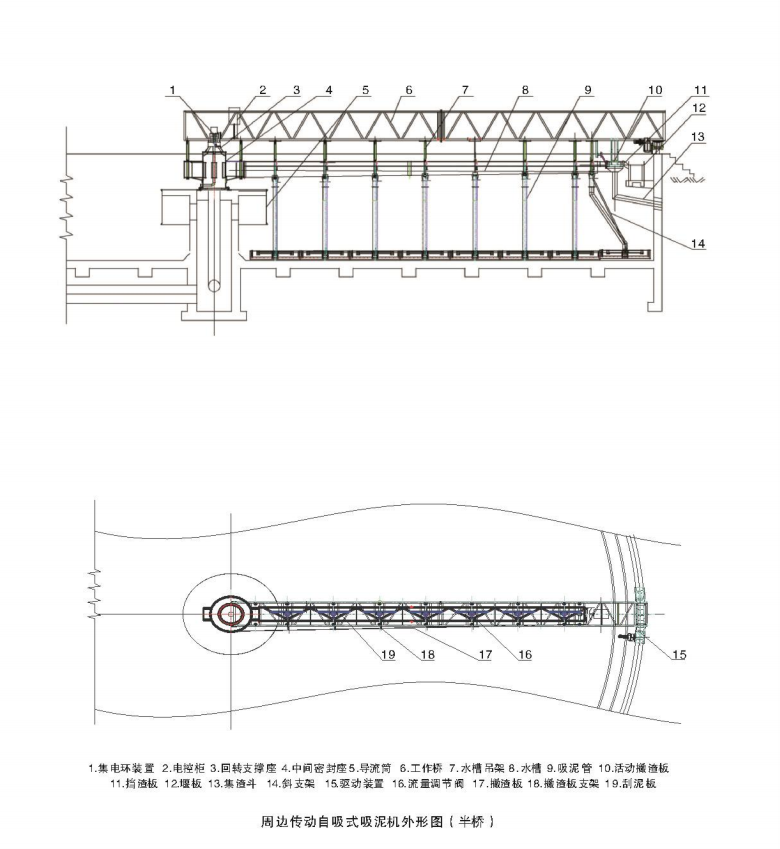

周边传动自吸式吸泥机如图所示，由主梁、端梁、驱动装置、吸泥管系统、中间密封装置、导流筒、撇渣装置、导流筒、集渣斗、回转支撑座、集电器及控制柜等组成。

主梁在驱动装置带动下，绕池中心轴线旋转，将沉积在池底的污泥由刮泥板刮集至各吸泥口，由于水槽内外有水位差产生自吸状态，污泥经吸泥口、输泥槽、中心泥罐、中心排泥管排至污泥坑。每个吸泥管上端设有调节器，以调节各吸泥管的流量分配。同时，液面上的浮渣向随主梁旋转的撒渣板和周边挡渣堰形成的渐缩区域内集中，直至其封闭边-刮渣摆臂，当摆譬抵达隼渣斗时，由摆臂上的刮渣板刮集至集渣斗排出池外。

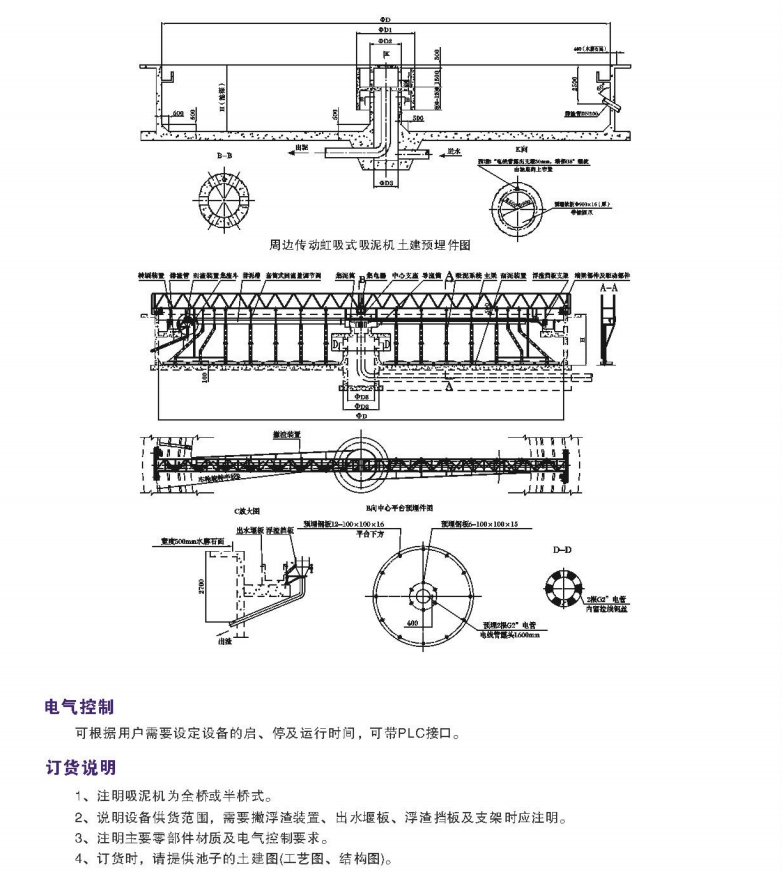

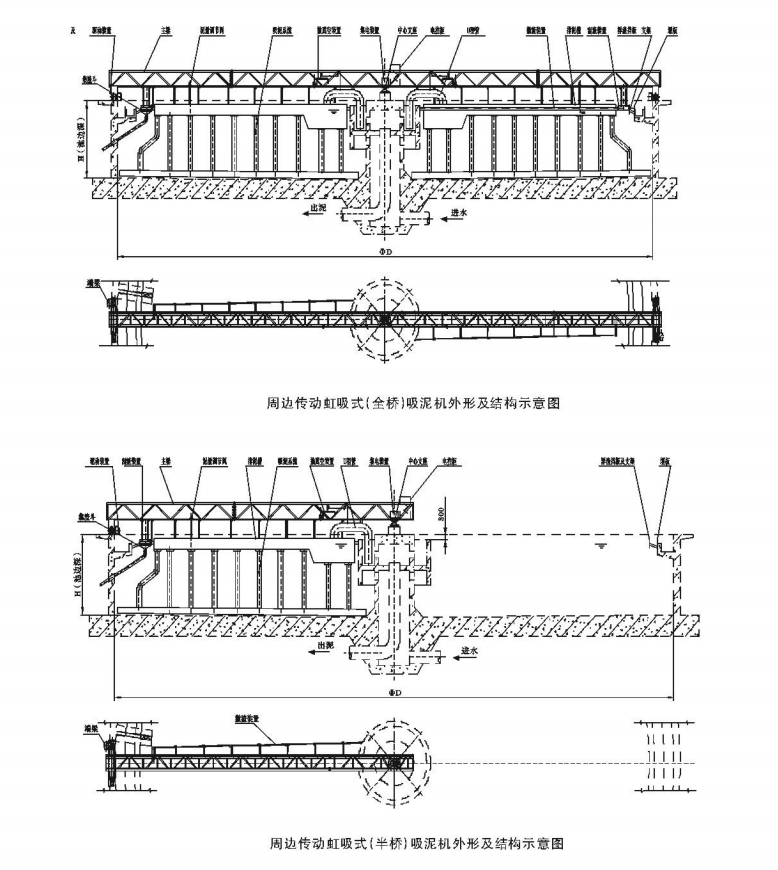

周边传动虹吸式吸泥机如图所示，由主梁、端梁、驱动装置、吸泥管系统、抽真空系统、导流筒、撇渣装置。导流筒、集渣斗、中心支座、集电器及控制柜等组成。

主梁在驱动装置带动下，绕池中心轴线旋转，将沉积在池底的污泥由刮泥板刮集至各吸泥口，在液位的作用下，污泥经吸泥口，始泥槽、虹吸管，中心泥罐。中心排泥管排至污泥坑。每个吸泥管上端设有调节器，以调节

各吸泥管的流量分配。同时，液面上的浮渣向随主梁旋转的撇渣板和周边挡渣堰形成的渐缩区域内集中，直至其封闭边?刮渣摆臂，当摆臂抵达集渣斗时，由摆臂上的刮渣板刮集至集渣斗排出池外。

周边传动自(虹)吸式吸泥机底部吸嘴有扁嗜型和刮板与吸嘴组合型两种。
