产品介绍

预制泵站是一种新型地埋式污水自动化收集与提升系统，是一体化泵站。它安装使用方便、质量可靠、土建工作少，是传统混凝土输送泵站的替代品，集成度高、容积化是其最显著地。

主要特点

1、高集成度。作为一体化单元，其成套提供:预制简体、潜水排污泵、管道系统、粉碎型格栅、控制系统、提升装置、排气装置等部件，自带大容量安全冗余的固定防护保证各部件的完美匹配，能充分满足用途的质量要求。

2、坚固、美观。设备主题结构由纤维缠绕玻璃钢制成，其强度相当于传统层压式玻璃钢的双倍，可完全抵抗撕裂、腐蚀及其它破坏力，故其、持久，耐用。地埋式构造使其与周边环境融为一体，美观大方。

3 工程周期短。改系列产品为成品供货，厂内完成各部件的安装调试，货到现场后所需要安装调试时间比传统泵站大大缩短。土建工作量约为传统混凝土泵站的1/10，大大缩短了整个工程周期。

4、高效环保、节约成本。自配控制运行系统确保水泵根据来水量大小自动高效运行，内部流态好，系统可自清洁无沉淀，密闭无臭味，符合环保要求。采用该系列预制泵站比传统混凝土泵站节约20%-30%左右的成本，且占地面积小。

5 全自动控制。配套的潜水泵采用液位浮球自动控制开停机;粉碎型格栅为常开，遇大物件能自动反转，故整个泵站自控运行，无需专人值守。

6 安装维修方便。不必进入简体内，水泵和格栅都能从顶部吊入或吊出。

7 使用寿命长。自净化的薄壳形井筒底座和光滑内壁保证长期使用且无需保养;泵、格栅、管道 预制泵站 均采用防腐材料制成，使用寿命长。

8 功能扩展。可与南京新瑞拓环保科技有限公司生产的污水处理一体化装置配套使用，实现污水处理达标排放或用于污水回用场合。

适用场合

用于收集和排放住宅小区、车站、机场、学校、工厂、饭店、市政和其它公共场所的污水废水及雨水等，主要安装于室外地下，也可用于室内场合。

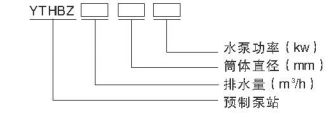

型号说明

性能参数

筒体直径:800-4000mm

抽排水量:约2-4000m/h

水泵功率:075-160kw

注:性能参数按用户工况确定，并可根据用户的要求设计制造各种个性化的预制泵站，泵站整体打包供应。

设计选型参考

首先根据输送水量、输送距离等确定泵参数，然后可估算出预制泵站的最小有效容积可按下列公式估算:

Q

V=4*Z

其中V:最小有效容积m

Q:泵额定点流量m/h

Z:泵每小时允许启动次数

得出最小有效容积后，根据现场情况及功能模块配置确定实际容积。

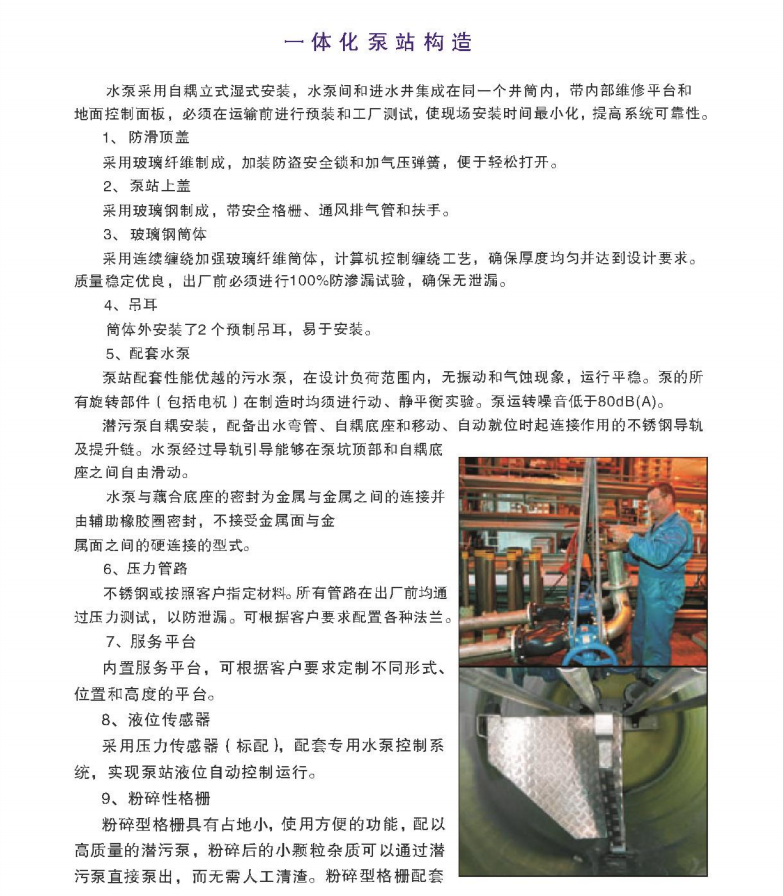

一体化泵站构造

水泵采用白耦立式湿式安装，水泵间和进水井集成在同一个井筒内，带内部维修平台和地面控制面板，必须在运输前进行预装和工厂测试，使现场安装时间最小化，提高系统可靠性。

1、防滑顶盖

采用玻璃纤维制成，加装防盗安全锁和加气压弹簧，便于轻松打开。

2、泵站上盖

采用玻璃钢制成，带安全格栅、通风排气管和扶手。

3、玻璃钢筒体

采用连续缠绕加强玻璃纤维筒体，计算机控制缠绕工艺，确保厚度均匀并达到设计要求。质量稳定优良，出厂前必须进行100%防渗漏试验，确保无泄漏。

4、吊耳

筒体外安装了2个预制吊耳，易于安装。5 配套水泵

泵站配套性能优越的污水泵，在设计负荷范围内，无振动和气蚀现象，运行平稳。泵的所有旋转部件(包括电机)在制造时均须进行动、静平衡实验。泵运转噪音低于80dB(A)。

潜污泵自耦安装，配备出水弯管、自耦底座和移动、自动就位时起连接作用的不锈钢导轨及提升链。水泵经过导轨引导能够在泵坑顶部和白耦底座之间自由滑动。

水泵与藕合底座的密封为金属与金属之间的连接并由辅助橡胶圈密封，不接受金属面与金属面之间的硬连接的型式。

6、压力管路

不锈钢或按照客户指定材料。所有管路在出厂前均通过压力测试，以防泄漏。可根据客户要求配置各种法兰。

7 服务平台

内置服务平台，可根据客户要求定制不同形式。位置和高度的平台。

8 液位传感器

采用压力传感器(标配)配套专用水泵控制系统，实现泵站液位自动控制运行。

9 粉碎性格栅

粉碎型格栅具有占地小，使用方便的功能，配以高质量的潜污泵，粉碎后的小颗粒杂质可以通过潜污泵直接泵出，而无需人工清渣。粉碎型格栅配套。
